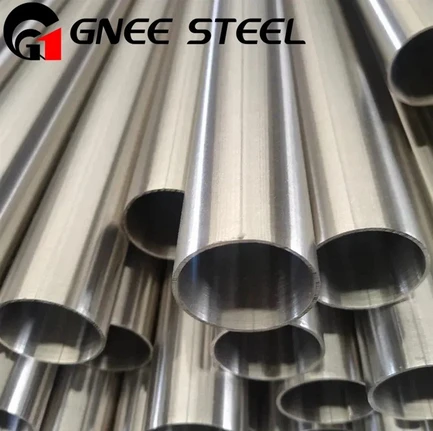

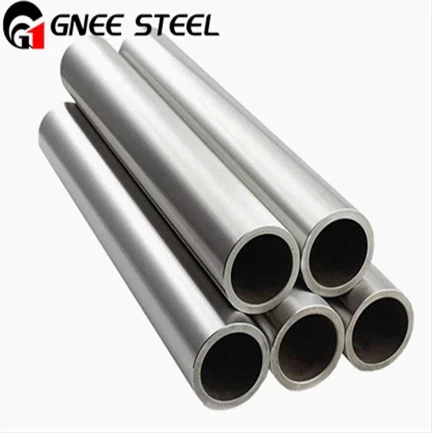

1. ¿Cuál es la ventaja específica del proceso de “Estirado en Frío” para la fabricación de tubos intercambiadores de calor Monel 400?
El proceso de estirado en frío es una técnica de fabricación de precisión que proporciona varias ventajas críticas para los tubos de intercambiadores de calor:
Acabado superficial superior: El estirado en frío produce una superficie interna y externa muy suave y uniforme. Esto minimiza las pérdidas por fricción, mejora el flujo de fluido y, lo más importante, reduce los sitios potenciales para el inicio de la corrosión por picaduras y grietas, lo cual es crucial para la longevidad de los servicios corrosivos.
Tolerancias dimensionales estrictas: el proceso permite un control excelente sobre el diámetro exterior (OD) y el espesor de la pared (WT) del tubo. Esto garantiza un ajuste consistente en la placa tubular, lo que conduce a un mejor enrollado y sellado, y a un rendimiento predecible en el diseño térmico.
Propiedades mecánicas mejoradas: el proceso de trabajo en frío aumenta significativamente el límite elástico y de tracción del tubo en comparación con su estado recocido. Esto permite que el tubo resista mejor las presiones operativas, la vibración y la manipulación durante la instalación.
Refinamiento de la estructura del grano: el trabajo en frío seguido de un recocido controlado puede dar como resultado una estructura de grano fina y uniforme, lo que mejora la ductilidad y tenacidad general del producto final.
Para un tubo de intercambiador de calor, donde la confiabilidad, la resistencia a la corrosión y la precisión dimensional son primordiales, los tubos-estirados en frío son el producto premium.
2. ¿Por qué se especifica Monel 400 (UNS N04400) según ASTM B444 y B446 para servicio de intercambiador de calor?
ASTM B444 y B446 son normas complementarias que rigen diferentes formas de productos de la misma aleación, ambas esenciales para la construcción de intercambiadores de calor.
ASTM B444: "Especificación estándar para placas, láminas y tiras de aleación de níquel-cromo-molibdeno-columbio (UNS N06625) y níquel-cromo-molibdeno-aleaciones de silicio (UNS N06219)"
Clarificación: Si bien el título de B444 es para otras aleaciones, comúnmente se hace referencia a él para tubo y **especificaciones de tubos que comparten estándares dimensionales similares. Sin embargo, el estándar más directo y correcto para el tubo Monel 400 es...
ASTM B163: "Especificación estándar para tubos intercambiadores de calor y condensadores-de aleación de níquel y-níquel sin costura" es la especificación principal para los tubos Monel 400 sin costura. Cubre química, propiedades mecánicas y pruebas de tubos utilizados en condensadores e intercambiadores de calor.
ASTM B446: "Especificación estándar para tuberías soldadas de aleación de níquel-cromo-molibdeno-columbio (UNS N06625)"
Clarificación: De manera similar, B446 es para tubos soldados de otras aleaciones. Para soldado Tubo Monel 400, el estándar más común es ASTM B829 "Especificación estándar para tuberías y tubos sin costura y soldados".
En la práctica, un paquete de adquisiciones especificaría correctamente:
"Tubos de intercambiador de calor-estirados en frío, sin costura, UNS N04400 (Monel 400) según ASTM B163, en estado recocido".
3. En un condensador enfriado por agua de mar-, ¿qué modos de falla específicos evita un tubo Monel 400 que los aceros inoxidables estándar como el 316L no pueden evitar?
Monel 400 es el material de referencia para servicios en agua de mar debido a su resistencia única a los modos de falla dominantes de los aceros inoxidables.
Fisuración por corrosión bajo tensión con cloruro (SCC): este es el modo de falla principal para los aceros inoxidables austeníticos como el 316L en ambientes con cloruro por encima de ~60 grados. Monel 400 es prácticamente inmune al cloruro SCC, lo que lo hace mucho más confiable.
Corrosión por picaduras y grietas: mientras que el 316L es susceptible a las picaduras, especialmente debajo de depósitos o en áreas estancadas, Monel 400 ofrece una excelente resistencia tanto a la corrosión por picaduras como a la corrosión en grietas en agua de mar de flujo rápido-y lento-.
Erosión-Corrosión: la combinación de agua de mar y sólidos en suspensión puede provocar graves pérdidas. La dureza natural y la tenaz película de óxido de Monel 400 proporcionan una resistencia excepcional a este ataque mecánico y químico combinado.
Un condensador con tubos Monel 400 tendrá una vida útil medida en décadas, mientras que uno con tubos 316L podría fallar inesperadamente en unos pocos años, lo que provocaría costosas paradas no planificadas y obstrucciones de los tubos.
4. ¿Cuál es la condición de tratamiento térmico estándar para los tubos Monel 400 estirados en frío-y por qué es necesario?
La condición estándar para los tubos intercambiadores de calor Monel 400 estirados en frío-es la condición recocida (blanda).
¿Por qué es esto necesario?
El proceso de estirado en frío aumenta significativamente la resistencia del material pero también lo vuelve duro y quebradizo debido al endurecimiento por trabajo. Para un tubo intercambiador de calor, esto no es deseable porque:
Expansión del tubo: los tubos deben expandirse (enrollarse) dentro de la placa de tubos para crear un sello-hermético. Un tubo duro y quebradizo se rompería durante este proceso. La ductilidad de la condición recocida permite una expansión adecuada sin fallas.
Formabilidad: los tubos a menudo necesitan doblarse en U-u otras formas. Para ello es fundamental el material recocido sin agrietarse.
Resistencia al agrietamiento por corrosión bajo tensión: el proceso de recocido alivia las altas tensiones internas inducidas por el trabajo en frío. El material estresado es más susceptible al SCC; El recocido minimiza este riesgo, asegurando que la resistencia a la corrosión inherente del tubo se realice plenamente en servicio.
El tubo se estira-en frío para lograr dimensiones precisas y un buen acabado superficial, y luego se recoce para restaurar la ductilidad y la resistencia a la corrosión.
5. En un análisis de costos del ciclo de vida, ¿cómo se justifica el alto costo inicial de un haz de tubos Monel 400 frente a una alternativa más económica?
La justificación se basa abrumadoramente en el costo total de propiedad (TCO) y la mitigación de riesgos, no en el precio inicial.
El costo del fracaso con 316L:
Una fuga en un solo tubo en un condensador puede provocar la contaminación del lado del proceso o requerir el apagado de la unidad.
La pérdida de ingresos por una parada no planificada en una planta de proceso continuo (por ejemplo, refinería, planta química) puede ser de millones de dólares por día.
El costo de mano de obra y material para localizar, tapar o reemplazar cientos de tubos defectuosos es enorme.
La propuesta de valor de Monel 400:
Eliminación del tiempo de inactividad no planificado: el riesgo casi-cero de falla del SCC de cloruro garantiza que el intercambiador funcione de manera confiable durante todo el ciclo de mantenimiento planificado (a menudo, de 3 a 5 años), maximizando los ingresos de producción.
Vida útil prolongada: un haz de tubos Monel 400 puede durar entre 20 y 40 años. Es posible que sea necesario reemplazar un paquete de 316L cada 5 a 10 años en un servicio agresivo con agua de mar. El costo de múltiples proyectos de renovación de tubos excede con creces la prima inicial.
Mantenimiento reducido: reduce drásticamente la necesidad de-inspección en servicio (pruebas de corrientes parásitas) y la carga operativa de monitorear constantemente las fallas de los tubos.
Conclusión: El alto gasto de capital inicial (CAPEX) para un haz de tubos Monel 400 es una inversión estratégica que protege contra gastos operativos catastróficos (OPEX) derivados del tiempo de inactividad y las reparaciones. Para intercambiadores de calor críticos en servicio de agua de mar, proporciona el TCO más bajo y la mayor garantía operativa.
