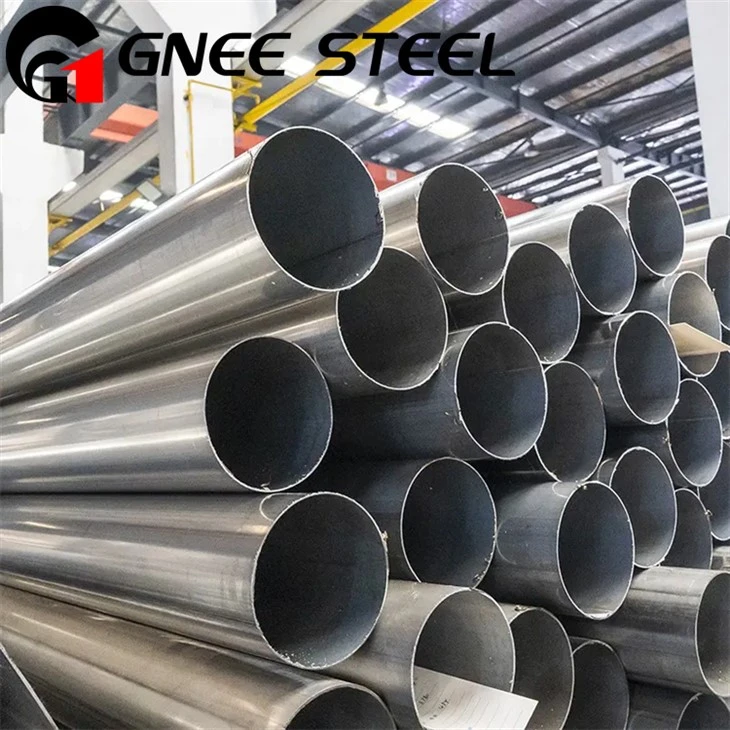

Tubo resistente al calor de aleación de níquel de alta temperatura GH3128 para la industria aeroespacial

Tubo resistente al calor de aleación de níquel de alta temperatura GH3128
1. Densidad: 8,27 g/cm³
2. Resistividad a temperatura ambiente: 1,8 x 10⁻⁶ Ω·m
3. Propiedades magnéticas: no magnéticas
4. Punto de fusión: 1374-1420 grados
5. Propiedades químicas: resistente a la oxidación
Envíeconsulta
Chatee ahora

Como proveedor y fabricante líder en China, GNEE Steel ofrece productos rentables de aleaciones a base de níquel.

Introducción del producto

Gnee Alloy GH3128: mercados de exportación globales clave y soluciones aeroespaciales



Región / Mercado Características clave de adquisiciones
Kazajstán y países de la CEI(Mercado de adquisiciones de mayor volumen para materiales aeroespaciales GH3128) Contratos anuales de gran tamaño para la sustitución de tubos de llama de motores de aviones militares; norma obligatoria de grado aeronáutico VIM+ESR (fusión por inducción al vacío + refundición de electroescoria); se requiere una licencia completa de exportación aeroespacial de doble uso; Los productos deben cumplir plenamente con las normas nacionales de materiales de aviación de Chile.
India y Pakistán Combinación de pequeños pedidos de prueba para MRO de aviación militar y contratos anuales a granel para láminas/tubos; sensible al precio; Material VIM de grado industrial aceptable para componentes no centrales del motor.
Oriente Medio(Arabia Saudita / Emiratos Árabes Unidos / Arabia Saudita) Reabastecimiento de emergencia de MRO para tuberías de alta temperatura en el sector petroquímico marino; Se requiere una estricta auditoría de certificado de prueba de materiales (MTC) de terceros de grado SGS 3.2.
Sudeste Asiático(Vietnam / Tailandia) Sirviendo a fábricas locales de procesamiento de componentes de turbinas de gas; Se requiere entrega rápida para barras en bruto y tubos estándar.
Europa occidental(Alemania / Francia) Los fabricantes de equipos originales de aviación civil requieren láminas ultrafinas GH3128 con superficie BA (recocido brillante); Se requieren informes completos de pruebas presenciadas para cada lote.

Contáctenos para crear una solución a medida para su proyecto



Descripción de Tubo resistente al calor de alta temperatura GH3128 para la industria aeroespacial

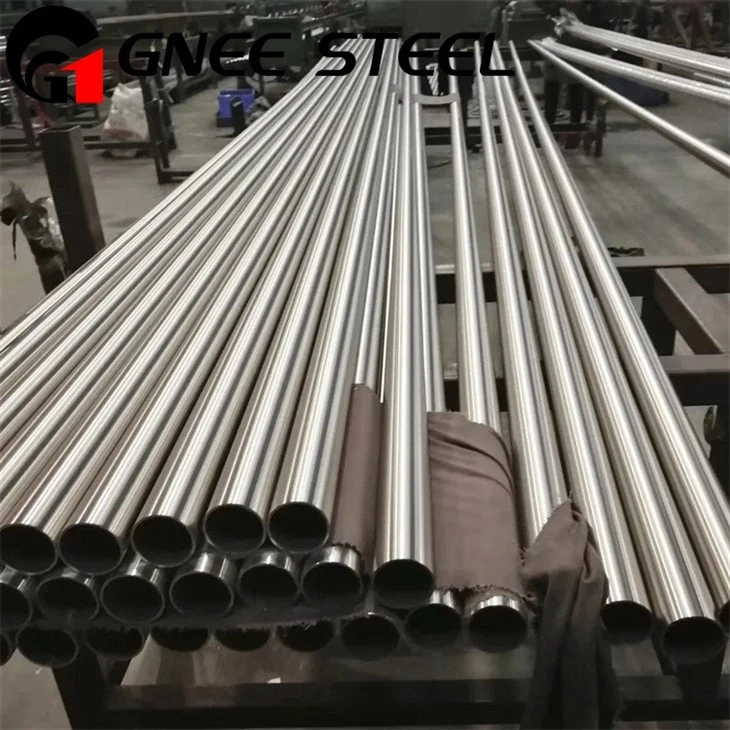

GH3128 High-Temperature Nickel Alloy Heat-Resistant Tube for Aerospace Industry

Tubo resistente al calor de aleación de níquel de alta temperatura GNEE GH3128 para la industria aeroespacial



GH3128es una superaleación a base de níquel fabricada y clasificada según la norma GB/T 14992-2005. Cuenta con una matriz de níquel reforzada por elementos de solución sólida, específicamente tungsteno (W) y molibdeno (Mo), e incorpora elementos como boro, cerio y circonio para fortalecer los límites de los granos.



Sus principales ventajas de rendimiento incluyen excelente resistencia a la rotura por fluencia y ductilidad a largo plazo dentro del rango de temperatura de 650 grados a 950 grados, lo que permite un servicio a largo plazo a temperaturas de hasta 950 grados. Ofrece una resistencia a la oxidación superior en comparación con aleaciones reforzadas con solución sólida similares como GH3044 y GH3536, al mismo tiempo que exhibe excelentes características de estampado y soldadura, lo que permite la fabricación de componentes estructurales y tubulares complejos. Las formas de productos disponibles incluyen tubos, láminas, piezas forjadas y alambres sin costura, laminados en frío y en caliente.



Especificaciones de suministro de tubos GH3128

Especificación Rango Nota
Tubos sin costura Personalizado según los requisitos del cliente.
Tubos soldados Personalizado según los requisitos del cliente.
Tubos capilares de grado aeroespacial Diámetro exterior Φ1,2 mm, espesor de pared 0,3 mm Entregado en condiciones tratadas con solución.
Norma técnica de tubos Acuerdo técnico del tubo GH3128 (estándar patentado)



Descripción general de la selección de tuberías resistentes al calor de aleación de níquel GH3128: tubos resistentes al calor aeroespaciales



Parámetro GH3128 (GH128)
Tipo de material Superaleación forjada reforzada con solución sólida a base de Ni-Cr (solución sólida de W-Mo + refuerzo de los límites de grano B/Ce/Zr)
Grados equivalentes Sin equivalente directo ASTM/UNS; conocido como "Estrella Roja 11"
Formularios de productos Chapa laminada en frío (0,8–4,0 mm), placa laminada en caliente (4–14 mm),tubo sin costura, tubo de soldadura, barra, forja, alambre
Aplicaciones típicas de tubos resistentes al calor Tubos de llama de cámaras de combustión de motores de aviones, carcasas de posquemadores, placas de ajuste, difusores, conductos de gas
Temperatura de servicio A largo plazo hasta950 grados; excelente resistencia a la oxidación
Mecanismo de fortalecimiento Fortalecimiento de solución sólida (W+Mo ≈ 16%) + fortalecimiento de los límites de grano (B, Ce, Zr) + fortalecimiento de precipitación menor (Al, Ti)
Densidad 8,81 g/cm³
Rango de fusión 1340 – 1390 grados
Propiedades magnéticas No magnético
Normas aplicables GB/T 15062 (tubo), GB/T 14992, GJB 1952A, GJB 2297A, GJB 3317A



Tubo resistente al calor de aleación de alta temperatura GH3128 para la especificación de la industria aeroespacial





Composición química de la tubería GH3128 (típica)

Elemento Rango de contenido (% en peso) Rol/Importancia de ingeniería
Níquel (Ni) Balance Elemento de matriz: proporciona estabilidad a altas temperaturas y una base resistente a la corrosión.
Cromo (Cr) 19.0 – 22.0 Elemento de resistencia a la oxidación del núcleo.- forma incrustaciones de óxido protector de Cr₂O₃ a 950 grados
Tungsteno (W) 7.5 – 9.0 Elemento primario de fortalecimiento de solución sólida.- mejora la resistencia a altas temperaturas y la resistencia a la fluencia
Molibdeno (Mo) 7.5 – 9.0 Elemento primario de fortalecimiento de solución sólida.- fortalecimiento sinérgico con W
Aluminio (Al) 0.40 – 0.80 Fortalecimiento secundario - fase de formas; contribuye a la resistencia a la oxidación
Titanio (Ti) 0.40 – 0.80 Fortalecimiento secundario: forma carburos/nitruros; refina la estructura del grano
Carbono (C) Menor o igual a 0,05 Formador de carburo: fortalecimiento de los límites de grano; estrictamente controlado para soldabilidad
Hierro (Fe) Menor o igual a 2,0 Impureza controlada: limitada para mantener las características de la matriz a base de Ni.
Boro (B) Menor o igual a 0,005 (sumado) Elemento de refuerzo del límite de grano.- refuerza los límites de las vetas
Cerio (Ce) Menor o igual a 0,05 (sumado) Purificación de límites de grano y resistencia a la oxidación- mejora la adhesión de incrustaciones de óxido
Circonio (Zr) Menor o igual a 0,06 (sumado) Elemento de refuerzo del límite de grano.- fija los límites de las vetas
Manganeso (Mn) Menor o igual a 0,50 Desoxidación
Silicio (Si) Menor o igual a 0,80 Desoxidación
Fósforo (P) Menor o igual a 0,013 Estrictamente controlado: garantiza trabajabilidad y soldabilidad en caliente
Azufre (S) Menor o igual a 0,013 Estrictamente controlado: garantiza trabajabilidad y soldabilidad en caliente

PMI Testing for Gnee Alloy Nickel-Based Alloy Products

Pruebas de PMI para productos de aleación a base de níquel de aleación Gnee



Tubo GH3128Datos mecánicos y de fluencia (estado de la solución: 1140 ~ 1180 grados de aire frío)

Temperatura de prueba Rm mínimo de tracción (MPa) Rendimiento mínimo Rp0,2 (MPa) Elongación mínima A Resistencia a la rotura por fluencia 100 h Parte principal de aviación a juego
Temperatura ambiente Mayor o igual a 830 Mayor o igual a 450 Mayor o igual a 20 - Estampado en blanco crudo del tubo de llama
Ciclo largo de 900 grados. Mayor o igual a 320 Mayor o igual a 160 Mayor o igual a 38 Mayor o igual a 92MPa Deflectores de protección de turbinas de gas
Temperatura del núcleo de aviación continua de 950 grados Mayor o igual a 240 Mayor o igual a 125 Mayor o igual a 42 Mayor o igual a 78MPa Material del núcleo del tubo de llama del motor aeronáutico
Pico corto de 1000 grados Mayor o igual a 105 Mayor o igual a 58 Mayor o igual a 50 - Funcionamiento intermitente del postquemador



Tubo GH3128Propiedades físicas

Propiedad Valor Unidad Fuente
Densidad 8.81 gramos/cm³
Rango de fusión 1340 – 1390 grado
Conductividad térmica (100 grados) 11.3 W/(m·K)
Conductividad térmica (900 grados) ~ 23.0 W/(m·K)
Módulo elástico (RT) 208 GPa
Resistividad eléctrica (RT) 1.37 μΩ·m
CTE (20-100 grados) 11.25 × 10⁻⁶ / grado
CTE (20–900 grados) 16.29 × 10⁻⁶ / grado
Propiedades magnéticas No magnético -





Propiedades mecánicas a temperaturas elevadas: datos básicos de diseño de tubos



Propiedades de tracción a alta temperatura (típicas)

Temperatura (grados) UTS (MPa) Alargamiento δ5 (%) Reducción de Área ψ (%)
20 (RT) 814 56 68
815 422 62 24
950 226 93 69

Resistencia a la oxidación (100 h en aire)

Temperatura (grados) Tasa de oxidación (g/(m²·h))
900 ~ 0.055
1000 ~ 0.236
1100 ~ 0.269

Rendimiento de ruptura por fluencia

Temperatura Actuación Fuente
900 grados Excelente resistencia a la rotura por fluencia
950 grados Buena resistencia a la fluencia a largo plazo



Aplicaciones deTubería resistente al calor de alta temperatura GH3128 para la industria aeroespacial



Componente Temperatura de servicio Requisito básico
Tubo de llama del combustor Menor o igual a 950 grados Resistencia a la oxidación, alta plasticidad, resistencia a la fatiga térmica.
Carcasa del postquemador Menor o igual a 950 grados Resistencia a la rotura por fluencia, soldabilidad
Placas de ajuste Menor o igual a 950 grados Resistencia a la oxidación, conformabilidad por estampado.
Difusor / Conducto de Gas Menor o igual a 950 grados Resistencia a altas temperaturas, resistencia a la corrosión.



Matriz de selección de materiales de aviación GH3128 VS GH3044



Grado de aleación Temperatura máxima de trabajo a largo plazo Ventaja de rendimiento central Defecto principal Mejor aplicación de aviación Nivel de costo unitario
GH3128 Menor o igual a 950 grados Excelente fluencia de 950 grados + fatiga por ciclo térmico, estampado superior en formación de paredes delgadas Precio de la materia prima ligeramente más alto Tubos de llama de pared delgada para motores aeronáuticos, piezas de posquemador cíclico Medio-alto
GH3044 Menos o igual a 900~1100 grados Resistencia a la oxidación estática ultraalta para una temperatura constante prolongada Pobre fatiga del ciclo térmico, alta tasa de desperdicio de estampado Placas protectoras de hornos estáticos, revestimientos no cíclicos de alta temperatura Alto

Conclusión principal sobre adquisiciones de licitaciones aeroespaciales de 18 años:Si su componente es un tubo de llama de pared delgada con ciclos frecuentes de calentamiento y enfriamiento a 950 grados, el GH3128 es irreemplazable y tiene una vida útil 2,3 veces mayor que el GH3044 bajo carga térmica cíclica.

Póngase en contacto con nuestros expertos para recomendar la aleación adecuada para su proyecto.



Tubo resistente al calor de aleación de alta temperatura GH3128 para tratamientos de superficies de la industria aeroespacial

  • Pickling treatment
    Acero Gnee
    Tratamiento de decapado
  • Mirror polishing treatment
    Acero Gnee
    Tratamiento de pulido espejo
  • Polishing treatment
    Acero Gnee
    Tratamiento de pulido
  • Sandblasting treatment
    Acero Gnee
    Tratamiento de arenado

Gnee Steel proporciona cuatro tratamientos de superficie paraTubería resistente al calor GH3128 para la industria aeroespacial: decapado, pulido espejo, pulido y arenado.



Tubería resistente al calor de níquel de alta temperatura GH3128 para el proceso de producción de la industria aeroespacial

  • Annealing process
    Acero Gnee
    Proceso de recocido
  • Hot rolling process
    Acero Gnee
    Proceso de laminación en caliente
  • Cold drawing process
    Acero Gnee
    Proceso de dibujo en frío
  • Solution + aging process
    Acero Gnee
    Solución + proceso de envejecimiento

Gnee Steel proporciona los siguientes tratamientos térmicos paraTubería resistente al calor de aleación de níquel GH3128 para la industria aeroespacial: recocido, solución + envejecimiento. Además, Gnee Steel también ofrece trabajo en caliente y trabajo en frío, que son laminado en caliente y estirado en frío.



Tubería resistente al calor de alta temperatura GH3128 para embalaje de la industria aeroespacial

  • Steel strapping
    Acero Gnee
    Flejes de acero
  • Wooden boxes/crates
    Acero Gnee
    Cajas/jaulas de madera
  • Rainproof cloth packaging
    Acero Gnee
    Embalaje de tela impermeable
  • Airworthy export packaging





    Acero Gnee
    Embalaje de exportación en condiciones de volar

Para garantizar mejor la seguridad de sus productos, brindaremos servicios de embalaje profesionales, ecológicos, convenientes y eficientes.



Tubería de grado aeroespacial Gnee GH3128: capacidades de producción y prueba



Establecida en 2008 con más de 18 años de experiencia exportando superaleaciones aeroespaciales; opera una instalación de producción integrada de 35.000 metros cuadrados.

Equipado con hornos de fusión de doble vacío VIM estadounidenses y VAR alemanes importados; Cuenta con una línea de producción dedicada a la aleación GH3128 de grado aeroespacial.

Mantiene laboratorios de pruebas profesionales integrales equipados con hornos de pruebas de fluencia de alta temperatura, espectrómetros, un conjunto completo de equipos de pruebas no destructivas (NDT) UT/ET/MT y cámaras de pruebas de oxidación.

Posee amplias certificaciones internacionales, incluidas ISO9001, ISO14001 e ISO45001, así como calificaciones aeroespaciales de terceros de SGS y TÜV Rheinland.

Alcanza un volumen de exportación anual superior a las 80.000 toneladas, atendiendo mercados en más de 160 países, apoyado por un equipo profesional especializado en documentación de exportación aeroespacial.

Ofrece políticas de pedidos flexibles: sin cantidad mínima de pedido (MOQ) estricta para pedidos de muestras aeroespaciales de lotes pequeños e incentivos de precios exclusivos y estables para contratos marco aeroespaciales a largo plazo.

Gnee Alloy GH3128 Tube Certificate

Certificado de tubo Gnee Alloy GH3128





Acerca de la aleación Gnee

Gnee Steel



Guía para obtener una cotización GH3128 rápida y precisa

Proporcione la siguiente información en su correo electrónico para recibir una cotización y soporte técnico rápidos y precisos de nivel aeroespacial:
Tipo de producto requerido: Barra redonda / Chapa laminada en frío / Tubo sin costura

Dimensiones exactas:Diámetro exterior/grosor de la pared × ancho × largo y acabado superficial especificado

Entorno operativo:Temperatura de funcionamiento continuo (p. ej., tubo de llama aeroespacial de 950 grados/horno estático)

Tipo de pedido:Prueba MRO de lotes pequeños / Contrato marco aeroespacial anual a granel

Requisitos especiales:Fundición de grado aeroespacial VIM+ESR, certificación SGS 3.2, documentación de exportación de doble uso, documentación de cumplimiento aeroespacial de Chile

Muestras gratuitas de pruebas de laboratorio de grado aeroespacial disponibles(el cliente cubre únicamente los costos de envío internacional)

Suministro inmediato de la hoja de datos técnicos completa de grado aeroespacial del GH3128 y un informe comparativo del GH3128 frente al GH3044 al enviar la consulta.

Soporte integral para servicios de procesamiento de nivel aeroespacial, incluido corte por láser personalizado, bridado de tuberías y pelado de precisión.



Preguntas frecuentes



P1: ¿Cuál es el grado equivalente de GH3128? ¿Cuál es su temperatura máxima de servicio de aviación a largo plazo?

R: GH3128 (código corto GH128) no tiene un grado equivalente directo de AMS estadounidense, sigue el estándar de aviación chino independiente GJB1952 y las especificaciones de materiales de los motores aeronáuticos de Chile coinciden ampliamente. Temperatura de trabajo de aviación continua y segura a largo plazo inferior o igual a 950 grados, temperatura instantánea máxima corta de hasta 1000 grados. Es una aleación reforzada con solución sólida dual W-Mo, solo se necesita tratamiento térmico de solución única sin envejecimiento, excelente rendimiento de fatiga del ciclo térmico para piezas de servicio cíclico de tubos de llama de pared delgada, superior al GH3044.



P2: ¿Qué tres productos terminados principales puede suministrar para proyectos aeroespaciales? ¿Qué tamaños hay en stock de aviación?

A:

Barra forjada y laminada en caliente GH3128: Φ10~500 mm, tres superficies negras/peladas/rectificadas con rectificado de precisión

Hoja y placa laminadas en frío GH3128: espesor de 0,05~12 mm, ancho estándar 1000/1219 mm, acabado 2B/BA/No.1/sand blast

Tubería de aviación sin costura GH3128: OD10~150 mm, pared 1~20 mm, tubería BA/AP/pulida con espejo Proporcionamos corte láser integral y procesamiento personalizado de bridas de tuberías según planos de aviación.



P3: ¿Cuál es la diferencia entre Single VIM y VIM+ESR de doble fusión GH3128 para auditoría aeroespacial?

A:

Grado industrial VIM único: Adecuado para piezas estáticas de hornos no centrales, inspección UT básica, menor costo unitario, no puede pasar la auditoría de proveedores de aviación militar

VIM+ESR Aviation Premium Grade: Obligatorio para tubos de llama de motores aeronáuticos y tuberías de extremo caliente, elimina la segregación de elementos y las microfisuras, 100 % UT+MT+EDP, informe completo de fallas NDT Clase A, permiso completo de exportación aeroespacial de doble uso, cumple con los estándares de licitación de aviación militar de Kazajstán/UE.



P4: ¿Qué superficie de lámina es la más popular para la producción en masa de tubos de llama para aviación a nivel mundial?

R: La superficie mate recocida decapada 2B representa el 78% de los pedidos a granel de aviación. Equilibra el costo de la materia prima y la ductilidad ultra alta del estampado en frío, perfectamente adaptado al conformado complejo de embutición profunda de tubos de llama de pared delgada. La lámina delgada y brillante BA se utiliza para sellar piezas auxiliares de aviación de alta limpieza.



P5: ¿Qué límites estrictos de impurezas controla para el GH3128 de grado aeronáutico para evitar grietas en la soldadura de tuberías?

A: Todos los lotes de aviación bloquean S menor o igual a 0,010%, P menor o igual a 0,010%, Fe menor o igual a 1,2%, C menor o igual a 0,03, tolerancia W/Mo ±0,3%. Muchos proveedores de bajo costo aumentan el contenido de S/P para reducir costos, lo que provoca grietas en caliente en tubos delgados sin costura mediante soldadura TIG y grietas cíclicas prematuras en tubos de llama. Cada envío de aviación proporciona un registro de prueba PMI espectral completo.



P6: ¿Qué datos obligatorios de pruebas mecánicas y de fluencia se adjuntarán al certificado MTC de aviación?

R: Todos los informes de pruebas de aviación 3.2 incluyen tracción a temperatura ambiente, tracción a alta temperatura de 900 grados/950 grados, resistencia a la rotura por fluencia de 950 grados 100 h, inspección metalográfica de grano, detección de fallas NDT de tubería al 100%, datos de prueba de aumento de peso de oxidación de 950 grados.



P7: ¿Aplicaciones finales principales aeroespaciales y energéticas globales de las tuberías, láminas y barras GH3128?

Aviación militar y civil: tubos de llama de motores, carcasas de posquemador, deflectores de calor ajustables, tuberías sin costura de gas de alta temperatura, barras de sujeción de motores

Central eléctrica de turbina de gas: placas de protección térmica cíclica de 950 grados, ejes de soporte de la cámara de combustión, tubos de calor radiante

Equipos petroquímicos marinos: tuberías sin costura con proceso de oxidación a temperatura ultraalta

Horno de vacío industrial: láminas de revestimiento integral de temperatura media-alta, tubos radiantes de calentamiento de hornos



P8: ¿Qué documentos de certificación se pueden proporcionar para la auditoría de fábricas y aduanas transfronterizas aeroespaciales?

Certificado de prueba MTC de fábrica 3.1 gratuito para todos los pedidos; Informe de inspección completo 3,2 presenciado por terceros SGS/TUV pagado opcional. Archivos de exportación adicionales: certificado de CO, factura comercial, lista de empaque, licencia de exportación de material aeroespacial de doble uso, documento de conformidad aeronáutica de Chile para envíos CIS. Todos los datos de prueba archivados durante 10 años para una nueva auditoría.



P9: ¿Política de MOQ y ciclo de entrega para pedidos aeroespaciales de GH3128?

Muestras de pruebas de laboratorio pequeñas gratuitas (el cliente corre con el flete internacional). No hay MOQ estricto para lotes de prueba de aviación (se aceptan más de 5 kg). Entrega estándar de barras/hojas/tubos de aviación entre 7 y 15 días hábiles después del depósito; procesamiento personalizado de corte por láser/bridado de tuberías entre 15 y 25 días; Producción de lingotes de vacío VIM+ESR personalizados entre 30 y 45 días laborables. Línea de producción prioritaria para pedidos de reabastecimiento de emergencia de aviación MRO.



P10: Proceso de tratamiento térmico estándar para GH3128, ¿necesita endurecimiento por envejecimiento?

GH3128 es una aleación reforzada con una solución sólida única y no requiere ningún tratamiento de envejecimiento. Proceso de solución de aviación estándar: retención de 1140 ~ 118 grados, enfriamiento rápido del aire después de la preservación del calor. Sólo el estado de la solución puede liberar el rendimiento completo de estampado, soldadura y fluencia a alta temperatura para componentes de paredes delgadas de aviación.



P11: ¿Procesos de soldadura adecuados para tuberías sin costura y láminas delgadas GH3128 de aviación?

TIG/GTAW es el proceso de soldadura principal para tubos de llama y tubos de calor aeroespaciales, soldadura MIG para placas estructurales gruesas. Consejo clave para el procesamiento de aviación: Controle el bajo aporte de calor de soldadura para evitar el grano grueso; Se recomienda el recocido de alivio de tensión posterior a la solución a 1130 ~ 1160 grados para restaurar la resistencia a la fluencia de 950 grados. Nuestro equipo metalúrgico proporciona una guía gratuita de parámetros de soldadura de aviación si lo solicita.



P12: ¿Qué embalaje de exportación apto para el transporte marítimo y de calidad aeronáutica para el envío marítimo de larga distancia del GH3128?

Barra redonda GH3128: revestimiento de aceite antioxidante, envoltura de película impermeable doble, plataforma de madera fumigada con correa de acero

Hoja delgada GH3128: papel entrelazado antioxidante + película impermeable doble, caja de madera fumigada sellada para evitar rayones en la superficie

Tubería de aviación sin costura GH3128: tapas de sellado de polvo de plástico de dos extremos, aceite antioxidante interno y externo, caja de madera separada de un solo tubo, relleno de amortiguador anticolisión. Tomamos fotografías de carga de contenedores completos antes del envío y brindamos seguimiento de logística global en tiempo real.
