1. ¿Qué es ASTM B574 N06455 y cómo su composición permite un rendimiento excepcional en ambientes ácidos reductores y oxidantes?
ASTM B574 N06455 se refiere a la especificación para varillas, barras y alambres de aleación de níquel-cromo-molibdeno, específicamente para UNS N06455, comúnmente conocido como Hastelloy C-4. Esta aleación es una versión baja-de carbono y{8}}hierro de las aleaciones de la familia C, diseñada para una estabilidad y resistencia a la corrosión excepcionales en entornos reductores y oxidantes.
Composición química (según ASTM B574):
| Elemento | Peso % |
|---|---|
| Níquel (Ni) | Balance |
| Cromo (Cr) | 14.0 - 18.0 |
| Molibdeno (Mo) | 14.0 - 17.0 |
| Hierro (Fe) | Menor o igual a 3,0 |
| Titanio (Ti) | Menor o igual a 0,70 |
| Cobalto (Co) | Menor o igual a 2,0 |
| Carbono (C) | Menor o igual a 0,015 |
| Silicio (Si) | Menor o igual a 0,08 |
| Manganeso (Mn) | Menor o igual a 1,0 |
| Fósforo (P) | Menor o igual a 0,04 |
| Azufre (S) | Menor o igual a 0,03 |
Características compositivas clave:
Cromo equilibrado (14-18%) y Molibdeno (14-17%):
El cromo proporciona resistencia a los ácidos oxidantes (iones nítricos, férricos).
El molibdeno proporciona resistencia a los ácidos reductores (clorhídrico, sulfúrico).
El equilibrio casi-igual hace que C-4 sea excepcionalmente versátil en una amplia gama de entornos.
Ultra-bajo en carbono (menor o igual al 0,015%):
Minimiza la precipitación de carburo durante la soldadura.
Esencial para mantener la resistencia a la corrosión intergranular en la condición-soldada.
Significativamente más bajo que muchas otras aleaciones de níquel.
Bajo en hierro (menos o igual a 3,0%):
Reduce la formación de fases intermetálicas.
Mejora la estabilidad térmica durante la soldadura y el tratamiento térmico.
Adición de titanio (menor o igual a 0,70%):
Actúa como elemento estabilizador.
Forma preferentemente carburos de titanio, evitando la precipitación del carburo de cromo.
Mejora la resistencia a la corrosión intergranular después de la soldadura.
Bajo en silicio (menor o igual a 0,08%):
Mejora la estabilidad térmica.
Reduce la formación de fases intermetálicas perjudiciales.
Por qué el C-4 sobresale en ambientes con ácidos mixtos:
El contenido equilibrado de cromo y molibdeno permite que C-4 resista condiciones tanto oxidantes como reductoras. En entornos que fluctúan entre oxidación y reducción (como muchos procesos químicos), el C-4 mantiene una película pasiva estable y resiste la corrosión localizada. La estabilización con bajo contenido de carbono y titanio garantiza que los componentes soldados mantengan esta resistencia sin tratamiento térmico posterior a la soldadura.
Comparación con otras aleaciones de la familia C-:
| Aleación | UNS | %Cr | % mensual | Fe% | C % | Características clave |
|---|---|---|---|---|---|---|
| C-4 | N06455 | 14-18 | 14-17 | Menor o igual a 3,0 | Menor o igual a 0,015 | Máxima estabilidad térmica, bajo contenido de hierro. |
| C-276 | N10276 | 14.5-16.5 | 15-17 | 4-7 | Menor o igual a 0,01 | Universal, más alto en hierro. |
| C-22 | N06022 | 20-22.5 | 12.5-14.5 | 2-6 | Menor o igual a 0,015 | Alto contenido de cromo para oxidar. |
| 625 | N06625 | 20-23 | 8-10 | Menor o igual a 5 | Menor o igual a 0,10 | Corrosión de alta resistencia y menos versátil. |

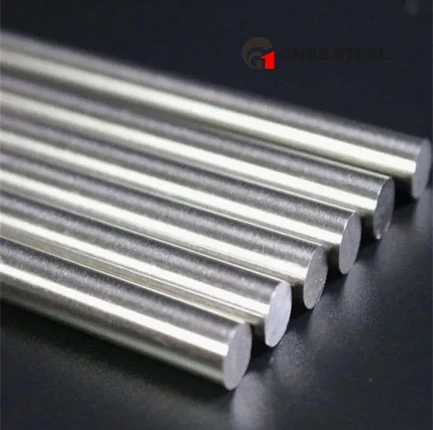

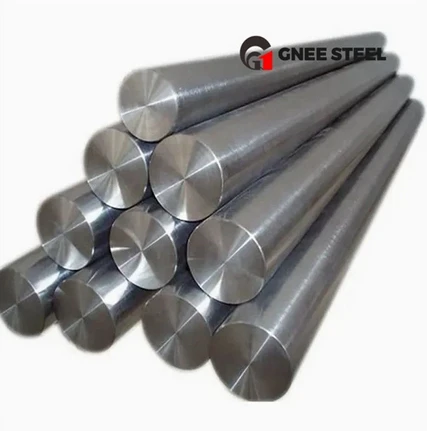

Qué significa "varilla redonda brillante":
"Brillante" se refiere al acabado superficial logrado mediante estirado en frío o rectificado sin centros, lo que da como resultado:
Superficie lisa y reflectante (normalmente 8-16 Ra micropulgadas).
Tolerancias dimensionales estrictas (±0,001" a ±0,005").
Ausencia de defectos superficiales.
Aspecto y facilidad de limpieza mejorados.
2. ¿Cuáles son las aplicaciones principales de las varillas redondas brillantes ASTM B574 N06455 en las industrias de procesamiento químico, farmacéutica y aeroespacial?
Las varillas redondas brillantes ASTM B574 N06455 se especifican para aplicaciones que requieren una resistencia excepcional a la corrosión en entornos oxidantes y reductores, combinada con las dimensiones de precisión y el acabado superficial que proporciona la varilla brillante.
Aplicaciones de procesamiento químico:
Componentes de la válvula:
Función: Vástagos, bolas, asientos y cuerpos para válvulas que manejan ácidos mixtos o químicos agresivos.
Por qué C-4 Bright Rod: Resiste condiciones tanto oxidantes como reductoras; la superficie lisa garantiza un sellado fiable; tolerancias estrechas permiten un ajuste preciso.
Ejes de bomba:
Función: Ejes para bombas centrífugas y de desplazamiento positivo en servicio corrosivo.
Por qué C-4 Bright Rod: Excelente resistencia a la corrosión por picaduras y grietas; la alta resistencia mantiene la integridad bajo torsión.
Sujetadores (pernos, espárragos, tuercas):
Función: Asegurar bridas, cubiertas y componentes internos.
Por qué C-4 Bright Rod: Los componentes roscados mantienen la resistencia y la fuerza de sellado; resiste el agrietamiento por corrosión bajo tensión y el irritamiento.
Componentes del intercambiador de calor:
Función: Tirantes, espaciadores y estructuras de soporte.
Por qué C-4 Bright Rod: Resiste la corrosión tanto del proceso como de los medios de enfriamiento.
Aplicaciones de la industria farmacéutica:
Componentes del reactor de síntesis API:
Función: Ejes de agitador, soportes deflectores e instrumentación.
Por qué C-4 Bright Rod: Previene la contaminación metálica; superficie lisa fácil de limpiar y esterilizar; Resiste los agentes de limpieza.
Sistemas de agua de alta-pureza:
Función: Componentes en sistemas WFI (Agua para Inyección).
Por qué C-4 Bright Rod: Excelente resistencia al agua de alta pureza; La superficie lisa evita la adhesión bacteriana.
Equipos de cromatografía:
Función: Componentes de precisión en cromatografía preparativa.
Por qué C-4 Bright Rod: Inerte a las fases móviles; mecanizado con precisión para sellar.
Aplicaciones aeroespaciales:
Sujetadores:
Función: Elementos de sujeción estructurales críticos en aviones y motores.
Por qué elegir C-4 Bright Rod: Alta relación resistencia-a peso; resistencia a la corrosión; estabilidad térmica.
Componentes del actuador:
Función: Ejes y pistones en actuadores hidráulicos.
Por qué C-4 Bright Rod: Superficie lisa para compatibilidad con sellos; resistencia a la corrosión; estabilidad dimensional.
Componentes de instrumentación:
Función: Cajas de sensores, termopozos.
Por qué C-4 Bright Rod: Rendimiento confiable en entornos exigentes.
Otras aplicaciones:
| Industria | Solicitud | Componentes mecanizados a partir de varilla |
|---|---|---|
| Control de la contaminación | Desulfuración de gases de combustión | Boquillas pulverizadoras, ejes agitadores |
| Ingeniería Marina | Sistemas de agua de mar | Ejes, sujetadores |
| Procesamiento nuclear | Reprocesamiento de combustible | Componentes en medios agresivos. |
| Petróleo y gas | Componentes de servicio amargo | Vástagos de válvulas, accesorios para instrumentos |
Componentes típicos mecanizados a partir de C-4 Bright Rod:
| Componente | Rango de tamaño de barra | Operaciones de mecanizado |
|---|---|---|
| Ejes de bomba | 0,5" - 6" de diámetro | Torneado, rectificado, corte de chaveteros |
| Vástagos de válvula | 0,25" - 4" de diámetro | Torneado, roscado, rectificado |
| sujetadores | 0,125" - 3" de diámetro | Laminación/corte de hilo, rumbo |
| Termopozos | 0,5" - 2" de diámetro | Perforación profunda, torneado |
| Accesorios para instrumentos | 0,125" - 1" de diámetro | Torneado y roscado de precisión |
| Ejes agitadores | 1" - 6" de diámetro | Torneado, corte de chaveteros |
Estudio de caso: Vástagos de válvulas de procesos químicos
Una planta química que produce ácidos mixtos experimentó excoriación y corrosión en los vástagos de válvulas de acero inoxidable 316L en un proceso que fluctúa entre condiciones oxidantes y reductoras. Los tallos requerían reemplazo cada 6-8 meses. Los vástagos de repuesto mecanizados a partir de varilla redonda brillante ASTM B574 N06455 prolongaron la vida útil más allá de 5 años, con un funcionamiento suave y sin corrosión mensurable. El acabado brillante de precisión aseguró un rendimiento confiable del sello y eliminó la irritación.
3. ¿Qué características de mecanizado son exclusivas de las varillas redondas brillantes ASTM B574 N06455 y cómo optimizan los talleres los parámetros para una producción exitosa de componentes?
El mecanizado de varillas redondas brillantes ASTM B574 N06455 presenta desafíos similares a otras aleaciones de níquel-cromo-molibdeno, pero su composición equilibrada y microestructura estable las hacen algo más mecanizables que algunas alternativas. Comprender estas características es esencial para una producción eficiente.
Consideraciones de comportamiento material:
Fuerza moderada:
Resistencia a la tracción recocida: 100 ksi (690 MPa) típica.
Más bajo que algunas aleaciones de níquel, lo que lo hace un poco más fácil de mecanizar.
Límite elástico: 40-50 ksi típico.
Endurecimiento por trabajo:
El trabajo se endurece durante el mecanizado, pero de manera menos agresiva que algunas aleaciones con alto contenido de molibdeno.
Implicación: todavía es necesario cortar debajo de la capa-endurecida; evitar cortes de luz.
Baja conductividad térmica:
El calor generado en la zona de corte permanece concentrado.
Provoca temperaturas en la punta de la herramienta, lo que acelera el desgaste de la herramienta.
Implicación: Requiere materiales de herramientas eficaces-resistentes al calor y al enfriamiento.
Formación de virutas:
Produce virutas más duras que el acero inoxidable, pero más controladas que algunas aleaciones de níquel.
Implicación: Requiere rompevirutas y estrategias de control de virutas.
Borde-aumentado (BUE):
Tendencia moderada del material a soldarse al filo.
Implicación: Son esenciales herramientas afiladas, velocidades/avances adecuados y refrigerantes.
Ventajas de Bright Rod para Mecanizado:
| Característica | Beneficio |
|---|---|
| Tolerancia dimensional estricta | Eliminación de stock reducida; configuración consistente |
| Acabado superficial liso | Mejor compromiso con las herramientas; control de viruta mejorado |
| Ausencia de defectos superficiales | Sin puntos duros ni inclusiones que dañen las herramientas. |
| Rectitud consistente | Sujeción más fácil de la pieza; vibración reducida |
Estrategias de optimización:
Selección de herramientas:
| Operación | Material de herramienta recomendado | Geometría |
|---|---|---|
| Girando (áspero) | Carburo (grado C-2), recubierto (TiAlN) | Inclinación positiva, borde afilado, rompevirutas |
| Girar (terminar) | Carburo, cermet para acabado fino | Insertos Wiper, borde afilado |
| Molienda | Fresas de carburo de alto-avance | Geometría positiva |
| Perforación | Carburo, cobalto HSS para agujeros pequeños | Punto de división, refrigerante a través |
| tocando | Se prefieren los machos de forma; cortar grifos aceptable | Afilado, bien-lubricado |
| Enhebrado | Fresado de roscas o punto único- | Múltiples pases de luz |
Parámetros de corte:
| Operación | Velocidad (SFM) | Alimentación (DPI) | Profundidad de corte |
|---|---|---|---|
| Girando (áspero) | 50-90 | 0.008-0.015 | 0.050-0.150" |
| Girar (terminar) | 70-110 | 0.003-0.008 | 0.010-0.030" |
| Molienda | 50-90 | 0,002-0,005 IPT | 0.020-0.100" |
| Perforación | 25-45 | 0,002-0,005 DPI | ciclo de picoteo |
| Tocando (formulario) | 10-20 | Coincide con el paso del hilo | N/A |
Refrigerante y Lubricación:
Es esencial el refrigerante de inundación; alta-presión a través-herramienta beneficiosa.
Utilice refrigerantes-solubles en agua con aditivos EP.
Para roscar y roscar, considere compuestos para roscar especializados.
Asegure una cobertura completa del refrigerante para controlar el calor y eliminar las virutas.
Estrategias de trayectoria:
Mantenga un compromiso constante siempre que sea posible.
Evite morar o frotar.
Se prefiere el fresado en ascenso para reducir el endurecimiento por trabajo.
Considere el fresado de alta-eficiencia para el desbaste.
Portapiezas:
Es esencial una configuración rígida.
Mandriles hidráulicos o mecánicos de precisión.
Apoye barras largas con lunetas.
Capacidades de acabado superficial:
| Operación | Acabado típico alcanzable |
|---|---|
| torneado brusco | 63-125 ra |
| Terminar de girar | 16-32 Ra |
| Torneado de precisión | 8-16 Ra |
| Molienda | 4-8 ra |
| Pulido | 2-4 ra |
Desafíos y soluciones comunes:
| Desafío | Solución |
|---|---|
| Desgaste de herramientas | Optimice la velocidad, mejore la refrigeración, utilice carburos recubiertos |
| Acabado superficial | Aumente la velocidad, reduzca el avance, herramientas más afiladas |
| Control de virutas | Insertos rompevirutas, presión del refrigerante |
| Endurecimiento por trabajo | Mantener el pienso, evitar cortes ligeros. |
| Vibración | Aumente la rigidez, reduzca el voladizo |
4. ¿Qué requisitos de certificación y control de calidad se aplican a las varillas redondas brillantes ASTM B574 N06455 para aplicaciones críticas?
Las varillas redondas brillantes ASTM B574 N06455 para aplicaciones críticas requieren un control de calidad riguroso y una certificación integral para garantizar la integridad del material, la resistencia a la corrosión y la precisión dimensional.
Especificaciones rectoras:
| Estándar | Título | Solicitud |
|---|---|---|
| ASTM B574 | Varillas, barras y alambres de aleación de níquel | Especificación de material primario |
| ASTM B880 | Requisitos generales para varillas, barras y alambres de aleación de níquel | Requisitos suplementarios |
| ASME Sección II, Parte B | SB-574 | Código ASME para calderas y recipientes a presión |
| AM 5597 | Aleación de níquel, resistente a la corrosión y al calor. | Aplicaciones aeroespaciales |
Requisitos de certificación de materiales:
Informe de prueba del molino (MTR):
Análisis químico certificado por tanda.
Verificación de propiedades mecánicas (tracción, fluencia, elongación).
Certificación de tratamiento térmico.
Trazabilidad desde la masa fundida hasta la varilla terminada.
Trazabilidad del calor:
Cada varilla marcada con el número de calor.
Mapeo de varillas a calores específicos mantenidos.
Identificación positiva de materiales (PMI):
Inspección 100% para aplicaciones críticas.
Verificación de fluorescencia de rayos X (XRF).
Verificación de la composición química (ASTM B574):
| Elemento | Requisito (%) |
|---|---|
| Níquel | Balance |
| Cromo | 14.0 - 18.0 |
| Molibdeno | 14.0 - 17.0 |
| Hierro | Menor o igual a 3,0 |
| Titanio | Menor o igual a 0,70 |
| Cobalto | Menor o igual a 2,0 |
| Carbón | Menor o igual a 0,015 |
| Silicio | Menor o igual a 0,08 |
| Manganeso | Menor o igual a 1,0 |
Verificación de propiedades mecánicas:
| Propiedad | Requisito de recocido |
|---|---|
| Resistencia a la tracción | 100 ksi (690 MPa) mín. |
| Límite elástico (0,2%) | 40 ksi (276 MPa) mín. |
| Alargamiento | 40% mínimo |
Examen no-destructivo (NDE):
| Método | Solicitud | Defectos objetivo |
|---|---|---|
| Pruebas ultrasónicas (UT) | Solidez interna | Inclusiones, huecos, grietas. |
| Corrientes de Foucault (ET) | Inspección de superficies | Costuras, vueltas, grietas. |
| Líquido Penetrante (PT) | Superficie, extremos | Grietas superficiales |
| Visual (VT) | 100% de las varillas | Defectos superficiales, acabado. |
Inspección dimensional (varilla brillante):
| Parámetro | Tolerancia típica | Método de medición |
|---|---|---|
| Diámetro | ±0,0005" a ±0,002" | Micrómetro, medidor láser |
| Longitud | +0.125", -0" | cinta métrica |
| Rectitud | 1/16" en 3 pies | Regla |
| Acabado superficial | 8-16 Ra | Perfilómetro |
| Ovalidad | Tolerancia dentro del diámetro | Calibrador |
Requisitos de calidad de la superficie (barra brillante):
Defectos no permitidos: Grietas, vueltas, uniones, hoyos, rayones, marcas de troqueles.
Acabado: Liso, brillante, reflectante.
Inspección: Visual bajo buena iluminación; verificación perfilométrica.
Pruebas de corrosión:
Método A de ASTM G28:
Detecta susceptibilidad a la corrosión intergranular.
Aceptación: Menor o igual a 0,5 mm/año típico.
Método B ASTM G28:
Evalúa la resistencia general a la corrosión.
Paquete de documentación:
| Documento | Contenido |
|---|---|
| Informe de prueba del molino | Química, mecánica, tratamiento térmico. |
| Informes de ECM | Resultados de UT, ET y PT |
| Informe dimensional | Dimensiones medidas |
| Informe PMI | Verificación de calificaciones |
| Informes de pruebas de corrosión | Si es necesario |
| Certificado de Cumplimiento | Cumplimiento de las especificaciones |
Requisitos de marcado:
ASTM B574
Grado (UNS N06455)
Tamaño (diámetro × largo)
número de calor
nombre del fabricante
País natal
5. ¿Qué consideraciones de fabricación y tratamiento térmico se aplican a las varillas redondas brillantes ASTM B574 N06455?
ASTM B574 N06455 (C-4) fue diseñada específicamente para mejorar la estabilidad térmica en comparación con aleaciones anteriores de la familia C. Esto lo hace más tolerante durante la fabricación y al mismo tiempo mantiene una excelente resistencia a la corrosión.
Opciones de tratamiento térmico:
Recocido de solución (estándar):
Temperatura: 1950 grados F - 2100 grados F (1065 grados - 1150 grados).
Tiempo: 30-60 minutos por pulgada de espesor.
Enfriamiento: Enfriamiento rápido (enfriamiento rápido con agua o gas).
Objetivo:
Disolver carburos e intermetálicos.
Lograr una microestructura homogénea.
Optimizar la resistencia a la corrosión.
Alivio del estrés:
Temperatura: 1600 grados F - 1800 grados F (870 grados - 980 grados).
Tiempo: 1-4 horas.
Enfriamiento: Enfriamiento por aire o por horno.
Nota: La estabilidad mejorada del C-4 permite aliviar el estrés con menor riesgo que el C-276.
Recocido y estirado en frío:
El estirado en frío después del recocido aumenta la resistencia.
Disponible en varios temperamentos.
Ventajas de estabilidad térmica:
C-4 fue desarrollado específicamente para superar las limitaciones de estabilidad térmica de aleaciones anteriores:
El bajo contenido de hierro (menor o igual al 3,0%) minimiza la formación de fases intermetálicas.
La estabilización del titanio previene la precipitación de carburo.
Las emisiones de carbono ultra-bajas (inferiores o iguales al 0,015 %) reducen aún más el riesgo de precipitaciones.
Esto significa que el C-4 puede tolerar:
Velocidades de enfriamiento más lentas después del recocido.
Múltiples ciclos térmicos durante la fabricación.
Tratamientos para aliviar el estrés.
Soldadura sin tratamiento térmico post-soldadura.
Consideraciones de fabricación:
Conformado en frío:
Buena ductilidad en estado recocido.
El trabajo se endurece; Puede ser necesario un recocido intermedio para un conformado severo.
Conformado en caliente:
Temperatura: 1850 grados F - 2150 grados F.
Recocido en solución después del conformado en caliente.
Soldadura:
Excelente soldabilidad.
Metal de aportación a juego (ERNiCrMo-7).
No se requiere tratamiento térmico posterior-a la soldadura.
La estabilización con bajo contenido de carbono y titanio previene la sensibilización.
Mecanizado después del tratamiento térmico:
La condición de recocido en solución es la más fácil de mecanizar.
Los temples estirados en frío requieren parámetros ajustados.
Verificación del tratamiento térmico:
| Prueba | Objetivo |
|---|---|
| Dureza | Verificar uniformidad |
| Microestructura | Comprobar si hay precipitados |
| Prueba de corrosión (G28) | Verificar la resistencia a la corrosión |
Ventajas sobre el C-276:
| Aspecto | C-4 (N06455) | C-276 (N10276) |
|---|---|---|
| Estabilidad térmica | Excelente (bajo en hierro) | Bien |
| Alivio del estrés | Posible | Limitado |
| Sensibilización HAZ de soldadura | muy bajo | Bajo |
| Precipitación de fase | Mínimo | Posible con enfriamiento lento |
Almacenamiento y manipulación:
Almacenar en un ambiente limpio y seco.
Mantener envoltorio protector.
Proteger de daños mecánicos.
Separar del acero al carbono para evitar la contaminación.
