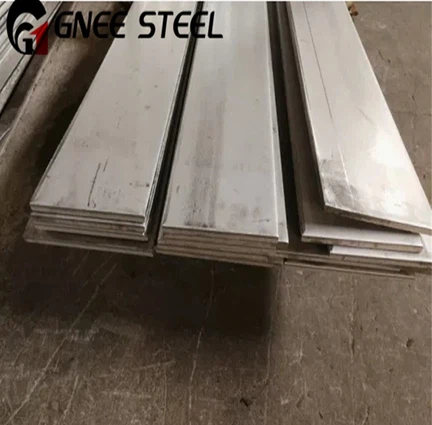

1. P: ¿En qué aplicaciones específicas de procesamiento químico la barra plana Hastelloy B es el material preferido para componentes estructurales y de soporte?
R: La barra plana de Hastelloy B se utiliza predominantemente en la construcción de soportes internos, soportes y estructuras de refuerzo dentro de equipos que manejan condiciones severas.reducir ambientes ácidos. Su selección está impulsada por la necesidad de capacidad de carga-combinada con una resistencia a la corrosión excepcional donde fallan los aceros inoxidables. Las aplicaciones clave incluyen:
Anillos de soporte de bandeja y conjuntos de vigas en columnas de destilación: para columnas que procesan ácido clorhídrico (HCl) o ácido sulfúrico en condiciones no-oxidantes. La geometría de la barra plana es ideal para fabricar el marco estructural que sostiene tapas de burbujas, bandejas de tamiz o rejillas de soporte de empaque.
Deflectores agitadores y brazos de soporte en reactores: se utilizan en reactores para reacciones catalizadas por ácido-(p. ej., alquilación, esterificación). Las barras planas sirven como deflectores estacionarios para mejorar la eficiencia de la mezcla y como brazos de montaje para termopozos u otros componentes internos, resistiendo tanto la corrosión general como la erosión-corrosión de lodos agitados.
Estructuras de jaulas y cestas: construcción de esqueletos para cestas de catalizadores, elementos filtrantes o cestas de piezas en operaciones de decapado y grabado dentro de las industrias de acabado de metales y semiconductores.
Anillos de respaldo y refuerzo de bridas: se utilizan como refuerzos detrás de bridas grandes en carcasas de recipientes o como material de respaldo para preparaciones de soldadura en boquillas, asegurando la integridad estructural en los puntos de conexión.
La forma de barra plana se elige en lugar de placa o barra redonda para estas aplicaciones debido a su forma estructural eficiente. Proporciona una alta resistencia a la flexión en el plano de aplicación (ideal para vigas y soportes), permite atornillar o soldar fácilmente a superficies planas y minimiza el desperdicio de material durante la fabricación en comparación con el corte de tiras de placas.
2. P: ¿Cuáles son los principales mecanismos de corrosión a los que resiste eficazmente la barra plana Hastelloy B y cuál es su limitación ambiental más crítica?
R: La barra plana Hastelloy B está diseñada para combatir la corrosión en ambientes caracterizados por la ausencia de agentes oxidantes. Su alta composición de níquel-molibdeno (aprox. Ni-65 %, Mo-30 %) proporciona una sólida defensa contra:
Corrosión general en ácidos reductores: exhibe tasas de corrosión uniformes extremadamente bajas en ácido clorhídrico concentrado (HCl) caliente en todas las concentraciones, ácido sulfúrico no oxidante (H₂SO₄) hasta aproximadamente un 60 % de concentración y ácido fosfórico (H₃PO₄). Ésta es su competencia principal.
Fisuración por corrosión bajo tensión (SCC): es altamente resistente al agrietamiento por corrosión bajo tensión inducido por cloruro-, un modo de falla predominante para los aceros inoxidables austeníticos (como 304/316) en ambientes ácidos o neutros que contienen cloruro-. Esto lo hace adecuado para miembros estructurales tensionados.
Inicio de la corrosión por picaduras y grietas: si bien no es tan excepcional como las aleaciones con alto contenido de-cromo-molibdeno como C-276 en este sentido, su alto contenido de molibdeno proporciona una resistencia razonable a las picaduras en muchos entornos reductores que contienen haluros. Su rendimiento es mejor cuando las superficies están limpias y las grietas se minimizan por diseño.
La limitación más crítica:
Hastelloy B posee una resistencia extremadamente pobre a las condiciones oxidantes. Ésta es su limitación definitoria. Su bajo contenido en cromo (<1%) means it cannot form a stable, protective passive oxide layer in the presence of oxidizers. Exposure to even small amounts of the following will cause rapid, severe general corrosion:
Ácidos oxidantes: Ácido nítrico (HNO₃), ácido crómico.
Sales Oxidantes: Cloruro férrico (FeCl₃), cloruro cúprico (CuCl₂), sulfato férrico.
Oxidantes libres: Oxígeno disuelto (en ácidos aireados), cloro húmedo, hipocloritos, peróxidos.
Por tanto, su aplicación es estricta y exclusivamente válida para ambientes reductores controlados y garantizados. La introducción inadvertida de un contaminante oxidante durante las alteraciones del proceso es un importante factor de riesgo de falla del equipo.
3. P: ¿Cuáles son las consideraciones y desafíos clave para soldar y formar barras planas de Hastelloy B durante la fabricación?
R: La fabricación de la barra plana Hastelloy B requiere controles estrictos debido a su sensibilidad a los ciclos térmicos, lo que la diferencia significativamente de las aleaciones más comunes.
Desafíos y procedimientos de soldadura:
La soldadura es la operación más crítica debido al riesgo de fragilización de la zona afectada por el calor (HAZ).
El problema: cuando se calientan en el rango de aproximadamente 550 a 1050 grados (1020 a 1920 grados F), las fases intermetálicas frágiles (principalmente Ni₄Mo) precipitan en los límites de los granos. Esto ocurre en la ZAT, creando una zona estrecha y sensible-a grietas.
Procedimiento Obligatorio: Para mitigar esto se requiere una técnica de soldadura específica:
Utilice metal de aportación correspondiente (ERNiMo-3).
Mantenga una temperatura alta entre pases, generalmente de 150 a 200 grados (300 a 400 grados F) o más. Esta práctica contraintuitiva mantiene la ZATarribael rango de fragilización durante la soldadura.
Utilice procesos de bajo aporte de calor (preferiblemente GTAW/TIG) y cordones continuos.
Permita un enfriamiento rápido después de la pasada de soldadura final.
Lo más importante es NO realizar un tratamiento térmico para aliviar la tensión posterior a la soldadura, ya que garantizará la fragilidad. La pieza soldada debe usarse en la condición-soldada.
Formar desafíos:
Conformado en frío: la aleación-se endurece rápidamente. Para una flexión significativa (por ejemplo, formar un anillo de soporte), puede ser necesario un recocido de solución intermedia o final para restaurar la ductilidad y la resistencia a la corrosión. La geometría de la barra plana requiere herramientas cuidadosas para evitar pandeo o deterioro de la superficie.
Conformado en caliente: si es necesario el conformado en caliente, se debe realizar a altas temperaturas (por encima de ~1100 grados/2010 grados F) seguido de un recocido de solución completa y enfriamiento con agua. Este es un proceso especializado y costoso que puede causar distorsión y escalamiento.
Estos desafíos han impulsado en gran medida a la industria a adoptar Hastelloy B-3, más soldable y térmicamente estable, para nuevas fabricaciones.
4. P: Al diseñar una estructura de soporte a partir de una barra plana de Hastelloy B dentro de un recipiente, ¿qué reglas de diseño específicas se deben seguir para mitigar los riesgos de corrosión?
R: El diseño para la resistencia a la corrosión es tan importante como la selección del material. Para los componentes internos de las barras planas de Hastelloy B, la geometría específica y las reglas de detalle son esenciales:
Minimice las grietas: Las grietas, formadas cuando dos superficies están en estrecho contacto (por ejemplo, una junta traslapada atornillada), pueden atrapar electrolitos concentrados y estancados. Esto puede provocar corrosión por grietas, incluso en aleaciones resistentes. La mitigación del diseño incluye:
Utilizar soldaduras a tope con penetración total en lugar de juntas traslapadas siempre que sea posible.
Asegurar orificios de drenaje en los miembros horizontales para evitar la acumulación de fluidos.
Especificar espacios adecuados en conjuntos atornillados o sellar la grieta completamente con soldadura.
Evite las esquinas y muescas afiladas: actúan como concentradores de estrés. Bajo la acción combinada de la tensión de tracción y un ambiente corrosivo, pueden iniciar el agrietamiento por corrosión bajo tensión (SCC). Todos los bordes y esquinas cortados deben tener un radio suave.
Considere la compatibilidad galvánica: si la estructura de barra plana debe conectarse a un material diferente (por ejemplo, el casco de un recipiente de una aleación diferente), se debe analizar el par galvánico. Hastelloy B es catódico (noble) para la mayoría de los metales comunes. El contacto directo con metales activos como el acero al carbono en un electrolito acelerará la corrosión del material menos noble. Se requiere aislamiento (p. ej., manguitos/arandelas de PTFE) o una cuidadosa selección del material.
Garantice un acabado superficial adecuado: un acabado superficial liso y decapado mejora la resistencia a la corrosión al reducir el área de superficie disponible para el ataque y eliminar la contaminación de hierro incrustada en la fabricación. Especifique un tratamiento final de decapado y pasivación después de toda la soldadura y el conformado.
Tenga en cuenta la expansión térmica: El coeficiente de expansión térmica de Hastelloy B difiere del del acero al carbono y otros materiales estructurales comunes. Los soportes deben diseñarse para permitir un movimiento diferencial para evitar inducir tensiones térmicas elevadas.
5. P: Desde el punto de vista económico y del ciclo de vida, ¿cómo se compara el uso de barra plana sólida de Hastelloy B para partes internas con el uso de acero al carbono con un revestimiento o revestimiento protector?
R: La decisión implica una compensación clásica-entre el costo de capital inicial y la confiabilidad operativa, la carga de mantenimiento y el riesgo a largo plazo-.
Barra plana sólida de Hastelloy B:
Mayor costo inicial del material.
Menor costo de vida útil y mayor confiabilidad: Es un material homogéneo y permanente. Su resistencia a la corrosión es intrínseca y predecible. Requiere un mantenimiento mínimo (normalmente inspección visual durante las paradas), no tiene revestimiento para inspeccionar en busca de daños o delaminación y puede repararse fácilmente mediante soldadura si se daña mecánicamente. Su vida útil es larga y predecible (20+ años). El riesgo de una falla repentina y catastrófica es muy bajo.
Acero al carbono con revestimiento/recubrimiento protector (p. ej., revestido de caucho-, recubierto de PTFE-, epoxi de alto-espesor):
Menor costo inicial de material y fabricación.
Mayor costo de vida útil y riesgo operativo: este enfoque introduce una barrera no-estructural consumible con modos de falla inherentes:
Daño al revestimiento: por impacto mecánico durante la instalación, limpieza o por piezas internas sueltas.
Permeación y corrosión debajo de la película: Los ácidos agresivos pueden permear algunos polímeros, lo que provoca una corrosión oculta del sustrato de acero, que puede fallar repentinamente.
Rango limitado de temperatura/presión: los revestimientos orgánicos tienen límites de temperatura y pueden no soportar el vacío total (riesgo de colapso del revestimiento).
Alta carga de inspección y mantenimiento: Requiere una inspección regular e intrusiva para detectar poros, ampollas y desprendimientos. La reparación suele ser difícil y menos fiable que el revestimiento original.
Justificación Económica:
Para recipientes de proceso críticos donde el tiempo de inactividad no planificado es extremadamente costoso (por ejemplo, un reactor primario de ácido clorhídrico en una planta química continua), la mayor inversión inicial en componentes internos sólidos de Hastelloy B se justifica fácilmente. El costo de una sola parada de emergencia para reparar un revestimiento defectuoso-incluyendo pérdida de producción, mano de obra de emergencia y posibles problemas de calidad del producto-puede superar la diferencia de costos. Hastelloy B proporciona certeza operativa y reduce la complejidad de la gestión del ciclo de vida. Se especifica cuando se prioriza la confiabilidad, la seguridad y el control de costos-a largo plazo sobre la minimización del gasto de capital inicial. Para unidades menos críticas, de fácil acceso o que funcionan-por lotes, el acero al carbono revestido puede seguir siendo una opción-rentable.
