1. ¿Qué es Hastelloy C-2000 y cómo su exclusiva adición de cobre permite un rendimiento superior en una amplia gama de entornos corrosivos?
Respuesta:
Hastelloy C-2000 (UNS N06200) es una aleación de níquel-cromo-molibdeno con una adición intencional de cobre, diseñada para proporcionar una resistencia excepcional en entornos ácidos tanto oxidantes como reductores. Las barras redondas fabricadas con esta aleación representan uno de los materiales resistentes a la corrosión más versátiles disponibles para aplicaciones de procesamiento químico.
Composición química (según ASTM B574):
| Elemento | Peso % |
|---|---|
| Níquel (Ni) | Balance |
| Cromo (Cr) | 22.0 - 24.0 |
| Molibdeno (Mo) | 15.0 - 17.0 |
| Cobre (Cu) | 1.3 - 1.9 |
| Hierro (Fe) | Menor o igual a 3,0 |
| Cobalto (Co) | Menor o igual a 2,0 |
| Carbono (C) | Menor o igual a 0,01 |
| Silicio (Si) | Menor o igual a 0,08 |
| Manganeso (Mn) | Menor o igual a 1,0 |
| Aluminio (Al) | Menor o igual a 0,50 |
Características compositivas clave:
Alto contenido de cromo (22-24%):
Proporciona una resistencia excepcional a los ácidos oxidantes (ácido nítrico, iones férricos, iones cúpricos).
Forma una película protectora estable de óxido de Cr₂O₃.
Superior al C-276 (14,5-16,5%) y comparable al C-22.
Alto Molibdeno (15-17%):
Proporciona excelente resistencia a los ácidos reductores (clorhídrico, sulfúrico).
Mejora la resistencia a la corrosión localizada (picaduras, corrosión por grietas).
Comparable al C-276 y superior al C-22.
Adición de cobre (1,3-1,9%):
La característica distintiva del C-2000.
Mejora significativamente la resistencia al ácido sulfúrico, particularmente en concentraciones intermedias (40-80%).
Mejora el rendimiento en condiciones reductoras en las que muchas aleaciones tienen dificultades.
Esta adición hace que C-2000 sea excepcionalmente versátil en todo el espectro de pH.
Ultra-bajo en carbono (menor o igual al 0,01%):
Minimiza la precipitación de carburo durante la soldadura.
Esencial para mantener la resistencia a la corrosión intergranular en-estado soldado.
Hierro Controlado (Inferior o igual a 3,0%):
Reduce la formación de fases intermetálicas.
Mejora la estabilidad térmica durante la soldadura y la fabricación.
Por qué el C-2000 sobresale en todo el espectro de corrosión:
La mayoría de las aleaciones-resistentes a la corrosión destacan en entornos oxidantes o reductores, pero rara vez en ambos. La composición equilibrada de C-2000-alto cromo para resistencia a la oxidación, alto contenido de molibdeno para reducir la resistencia y cobre específicamente para ácido sulfúrico proporciona una versatilidad excepcional en toda la gama de entornos químicos.
Comparación con otras aleaciones de la familia C-:
| Aleación | UNS | %Cr | % mensual | Cu% | Fortalezas clave |
|---|---|---|---|---|---|
| C-2000 | N06200 | 22-24 | 15-17 | 1.3-1.9 | Universal; mejor resistencia al ácido sulfúrico |
| C-276 | N10276 | 14.5-16.5 | 15-17 | - | Historial universal y establecido |
| C-22 | N06022 | 20-22.5 | 12.5-14.5 | - | Excelente resistencia a la oxidación |
| C-4 | N06455 | 14-18 | 14-17 | - | Alta estabilidad térmica |
| 625 | N06625 | 20-23 | 8-10 | - | Agua de mar de alta resistencia |

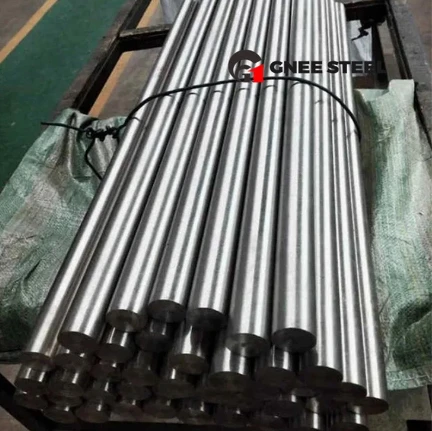

2. ¿Cuáles son las principales aplicaciones de las barras redondas Hastelloy C-2000 en las industrias de procesamiento químico, farmacéutica y de control de la contaminación?
Respuesta:
Las barras redondas Hastelloy C-2000 están especificadas para aplicaciones que requieren una resistencia excepcional a la corrosión en entornos tanto oxidantes como reductores, particularmente donde hay ácido sulfúrico presente. La forma de barra redonda se mecaniza en componentes críticos para las aplicaciones más exigentes.
Aplicaciones de procesamiento químico:
Servicio de ácido sulfúrico:
Función:Componentes en plantas de ácido sulfúrico, sistemas de manejo de ácido y procesos que utilizan H₂SO₄.
Por qué las barras C-2000:La adición de cobre (1,3-1,9%) proporciona una resistencia superior al ácido sulfúrico en todas las concentraciones, particularmente en el rango intermedio (40-80%) donde muchas aleaciones tienen dificultades.
Componentes típicos:Ejes de bombas, vástagos de válvulas, ejes de agitadores, sujetadores, componentes de intercambiadores de calor.
Servicio de ácido mixto:
Función:Componentes en procesos que involucran mezclas de ácidos oxidantes y reductores.
Por qué las barras C-2000:El alto contenido de cromo para la resistencia a la oxidación, el alto contenido de molibdeno para la resistencia reductora y el cobre para el ácido sulfúrico lo hacen excepcionalmente versátil.
Componentes típicos:Ejes agitadores de reactores, componentes de válvulas, instrumentación.
Servicio de ácido clorhídrico (diluido a moderado):
Función:Componentes en sistemas de manipulación de HCl.
Por qué las barras C-2000:El molibdeno proporciona resistencia a condiciones reductoras.
Servicio de ácido nítrico:
Función:Componentes en plantas de ácido nítrico y sistemas de manipulación.
Por qué las barras C-2000:El alto contenido de cromo (22-24%) proporciona una resistencia a la oxidación excepcional.
Aplicaciones de control de la contaminación:
Sistemas de desulfuración de gases de combustión (FGD):
Función:Componentes de depuradores que manipulan cloruros, fluoruros y ácido sulfúrico.
Por qué las barras C-2000:Excelente resistencia a la corrosión localizada en ambientes agresivos con cloruros; La adición de cobre mejora la resistencia al ácido sulfúrico.
Componentes típicos:Boquillas pulverizadoras, ejes agitadores, estructuras de soporte, sujetadores.
Sistemas de Incineración de Residuos:
Función:Componentes de sistemas que manipulan productos de combustión corrosivos.
Por qué las barras C-2000:Resiste mezclas complejas de ácidos a temperaturas elevadas.
Aplicaciones de la industria farmacéutica:
Componentes del reactor de síntesis API:
Función:Ejes de agitador, soportes deflectores e instrumentación.
Por qué las barras C-2000:Previene la contaminación metálica; Resiste reactivos agresivos y agentes de limpieza.
Sistemas de agua de alta-pureza:
Función:Componentes en sistemas WFI (Agua para Inyección).
Por qué las barras C-2000:Excelente resistencia al agua de alta-pureza y agentes desinfectantes.
Otras aplicaciones:
| Industria | Solicitud | Componentes mecanizados a partir de barra |
|---|---|---|
| Ingeniería Marina | Sistemas de agua de mar | Ejes, sujetadores |
| Procesamiento nuclear | Reprocesamiento de combustible | Componentes en medios agresivos. |
| Petróleo y gas | Servicio amargo, agua producida. | Vástagos de válvulas, accesorios para instrumentos |
| Pulpa y Papel | Equipos para plantas de blanqueo | Ejes mezcladores, sujetadores |
| Refinación de metales | Lixiviación ácida | Ejes de bombas, agitadores |
Componentes típicos mecanizados a partir de barras redondas C-2000:
| Componente | Rango de tamaño de barra | Operaciones de mecanizado |
|---|---|---|
| Ejes de bomba | 0,5" - 10" de diámetro | Torneado, rectificado, corte de chaveteros |
| Vástagos de válvula | 0,25" - 6" de diámetro | Torneado, roscado, rectificado |
| sujetadores | 0,125" - 4" de diámetro | Laminación/corte de hilo, rumbo |
| Termopozos | 0,5" - 3" de diámetro | Perforación profunda, torneado |
| Ejes agitadores | 1" - 12" de diámetro | Torneado, corte de chaveteros |
| Boquillas de pulverización | 1" - 4" de diámetro | Torneado, taladrado, contorneado |
Estudio de caso: Ejes de bombas de plantas de ácido sulfúrico
Una planta de ácido sulfúrico experimentó corrosión en los ejes de bombas de aleación 20 en H₂SO₄ al 60% a 180 grados F. La vida útil del eje promedió entre 12 y 18 meses. Los ejes de repuesto mecanizados a partir de barras redondas Hastelloy C-2000 ampliaron la vida útil más allá de los 6 años, con una corrosión mínima observada. La adición de cobre proporcionó una resistencia superior en este rango de concentración crítico donde el estándar C-276 también muestra limitaciones.
3. ¿Qué características de mecanizado son exclusivas de las barras redondas Hastelloy C-2000 y cómo optimizan los talleres los parámetros para una producción exitosa de componentes?
Respuesta:
El mecanizado de barras redondas de Hastelloy C-2000 presenta desafíos similares a los de otras aleaciones de níquel-cromo-molibdeno, pero su composición optimizada y su microestructura estable permiten una producción exitosa con las técnicas adecuadas.
Consideraciones de comportamiento material:
Resistencia moderada a alta:
Resistencia a la tracción recocida: 100-110 ksi (690-760 MPa) típica.
Requiere máquinas herramienta rígidas y mayores fuerzas de corte.
Límite elástico: 45-55 ksi típico.
Endurecimiento por trabajo:
El trabajo se endurece durante el mecanizado, típico de las aleaciones de níquel.
Implicación:Debe cortar debajo de la capa-endurecida; Evite cortes ligeros que rocen.
Baja conductividad térmica:
El calor generado en la zona de corte permanece concentrado.
Provoca altas temperaturas en la punta de la herramienta, lo que acelera el desgaste de la herramienta.
Implicación:Requiere materiales eficaces para herramientas resistentes al calor y al enfriamiento-.
Formación de virutas:
Produce virutas duras y fibrosas.
Implicación:Requiere rompevirutas y estrategias de control de virutas.
Borde-aumentado (BUE):
Tendencia moderada del material a soldarse al filo.
Implicación:Es esencial contar con herramientas afiladas, velocidades/avances adecuados y refrigerantes.
Estrategias de optimización:
Selección de herramientas:
| Operación | Material de herramienta recomendado | Geometría |
|---|---|---|
| Girando (áspero) | Carburo (grado C-2), recubierto (TiAlN/AlTiN) | Inclinación positiva, borde afilado, rompevirutas |
| Girar (terminar) | Carburo, cermet para acabado fino | Insertos Wiper, borde afilado |
| Molienda | Fresas de carburo de alto-avance | Geometría positiva |
| Perforación | Carburo, cobalto HSS para agujeros pequeños | Punto de división, refrigerante a través |
| tocando | Se prefieren los machos de forma; cortar grifos aceptable | Afilado, bien-lubricado |
| Enhebrado | Fresado de roscas o punto único- | Múltiples pases de luz |
Parámetros de corte:
| Operación | Velocidad (SFM) | Alimentación (DPI) | Profundidad de corte |
|---|---|---|---|
| Girando (áspero) | 45-85 | 0.008-0.015 | 0.050-0.150" |
| Girar (terminar) | 65-105 | 0.003-0.008 | 0.010-0.030" |
| Molienda | 45-85 | 0,002-0,005 IPT | 0.020-0.100" |
| Perforación | 20-40 | 0,002-0,005 DPI | ciclo de picoteo |
| Tocando (formulario) | 10-15 | Coincide con el paso del hilo | N/A |
Refrigerante y Lubricación:
Es esencial el refrigerante de inundación; alta-presión a través-herramienta beneficiosa.
Utilice refrigerantes-solubles en agua con aditivos EP.
Para roscar y roscar, considere compuestos para roscar especializados.
Asegure una cobertura completa del refrigerante para controlar el calor y eliminar las virutas.
Estrategias de trayectoria:
Mantenga un compromiso constante siempre que sea posible.
Evite morar o frotar.
Se prefiere el fresado en ascenso para reducir el endurecimiento por trabajo.
Considere el fresado de alta-eficiencia para el desbaste.
Portapiezas:
Es esencial una configuración rígida.
Mandriles hidráulicos o mecánicos de precisión.
Apoye barras largas con lunetas.
Capacidades de acabado superficial:
| Operación | Acabado típico alcanzable |
|---|---|
| torneado brusco | 63-125 ra |
| Terminar de girar | 16-32 Ra |
| Torneado de precisión | 8-16 Ra |
| Molienda | 4-8 ra |
Desafíos y soluciones comunes:
| Desafío | Solución |
|---|---|
| Desgaste de herramientas | Optimizar velocidad, carburos recubiertos, refrigeración adecuada. |
| Mal acabado superficial | Aumente la velocidad, reduzca el avance, herramientas más afiladas |
| Control de virutas | Insertos rompevirutas, refrigerante a alta-presión |
| Endurecimiento por trabajo | Mantener el pienso, evitar cortes ligeros. |
| Vibración | Aumente la rigidez, reduzca el voladizo |
Secuencia de mecanizado para componentes críticos:
Desbaste:Retire el material a granel y deje entre 0,020 y 0,040" para el acabado.
Alivio del estrés (opcional):Para componentes de precisión, considere el recocido para aliviar tensiones después del desbaste.
Semi-acabado:Máquina hasta entre 0,005 y 0,010" del final.
Finalizar:Cortes finales para mayor precisión y acabado superficial.
Roscado/rectificado:Operaciones finales.
4. ¿Qué requisitos de certificación y control de calidad se aplican a las barras redondas Hastelloy C-2000 para aplicaciones críticas?
Respuesta:
Las barras redondas Hastelloy C-2000 para aplicaciones críticas requieren un riguroso control de calidad y una certificación integral para garantizar la integridad del material, la resistencia a la corrosión y la confiabilidad a largo plazo. Estos requisitos normalmente exceden las especificaciones estándar de ASTM.
Especificaciones rectoras:
| Estándar | Título | Solicitud |
|---|---|---|
| ASTM B574 | Varillas, barras y alambres de aleación de níquel | Especificación de material primario |
| ASTM B880 | Requisitos generales para varillas, barras y alambres de aleación de níquel | Requisitos suplementarios |
| ASME Sección II, Parte B | SB-574 | Código ASME para calderas y recipientes a presión |
| NACE MR0175/ISO 15156 | Industrias del petróleo y del gas natural. | Aplicaciones de servicios amargos |
Requisitos de certificación de materiales:
Informe de prueba del molino (MTR):
Análisis químico certificado por tanda.
Verificación de propiedades mecánicas (tracción, fluencia, elongación).
Certificación de tratamiento térmico.
Trazabilidad desde la masa fundida hasta la barra terminada.
Trazabilidad del calor:
Cada barra marcada con el número de calor.
Mapeo de barras a calores específicos mantenidos.
Identificación positiva de materiales (PMI):
A menudo se requiere para aplicaciones críticas.
Verifique el grado de cada barra (100 % de inspección común).
Fluorescencia de rayos X (XRF) o espectroscopia de emisión óptica (OES).
Verificación de la composición química (ASTM B574):
| Elemento | Requisito (%) |
|---|---|
| Níquel | Balance |
| Cromo | 22.0 - 24.0 |
| Molibdeno | 15.0 - 17.0 |
| Cobre | 1.3 - 1.9 |
| Hierro | Menor o igual a 3,0 |
| Cobalto | Menor o igual a 2,0 |
| Carbón | Menor o igual a 0,01 |
| Silicio | Menor o igual a 0,08 |
| Manganeso | Menor o igual a 1,0 |
Verificación de propiedades mecánicas:
| Propiedad | Requisito de recocido |
|---|---|
| Resistencia a la tracción | 100 ksi (690 MPa) mín. |
| Límite elástico (compensación del 0,2%) | 45 ksi (310 MPa) mín. |
| Alargamiento | 45% mínimo |
Examen no-destructivo (NDE):
| Método | Solicitud | Defectos objetivo |
|---|---|---|
| Pruebas ultrasónicas (UT) | Diámetros más grandes, aplicaciones críticas | Inclusiones internas, huecos, grietas. |
| Prueba de corrientes de Foucault (ET) | Diámetros más pequeños, inspección de superficies. | Costuras superficiales, vueltas, grietas. |
| Líquido Penetrante (PT) | Extremos de barra, áreas sospechosas | Grietas superficiales, vueltas. |
| Examen visual (VT) | 100% de las superficies de la barra | Defectos superficiales, calidad de acabado. |
Inspección dimensional:
| Parámetro | Tolerancia (según ASTM B574) | Método de medición |
|---|---|---|
| Diámetro | +0.000", -0,005" a -0,020" (depende del tamaño) | Micrómetro, calibradores |
| Longitud | +0.125" a +0.250", -0" | cinta métrica |
| Rectitud | 1/8" en 3 pies (típico) | Regla, galga de espesores |
| Acabado superficial | Según lo especificado (normalmente 63-125 Ra) | Visual, perfilómetro |
| Ovalidad | Tolerancia dentro del diámetro | Pies de rey, micrómetro |
Pruebas de corrosión:
Método A de ASTM G28:
Objetivo:Detectar susceptibilidad a la corrosión intergranular.
Ambiente:Sulfato férrico hirviendo-ácido sulfúrico.
Aceptación:Tasa de corrosión Inferior o igual a 0,5 mm/año típico.
Método B ASTM G28:
Objetivo:Evaluar la resistencia general a la corrosión.
ASTM G48 (Resistencia a las picaduras):
Objetivo:Evaluar la resistencia a la corrosión por picaduras.
Ambiente:Solución de cloruro férrico.
Requisito típico:Sin picaduras a 25 grados durante 24 horas.
Pruebas especiales para aplicaciones críticas:
| Prueba | Objetivo | Requisito típico |
|---|---|---|
| Tamaño de grano | Verificar la microestructura uniforme. | ASTM 5-8 según ASTM E112 |
| Calificación de inclusión | Evaluación de limpieza | Según ASTM E45 |
| Encuesta de dureza | Verificar uniformidad | Dentro de límites especificados |
| Examen microestructural | Verificar las fases adecuadas | Sin precipitados perjudiciales |
| NACE TM0177 | Cracking por tensión de sulfuro | Para servicio amargo |
| Pruebas de impacto | Verificar dureza | Muesca Charpy V-a temperatura especificada |
Paquete de documentación:
| Documento | Contenido |
|---|---|
| Informe de prueba de molino certificado | Química, mecánica, tratamiento térmico. |
| Informes de ECM | Resultados de UT, ET y PT |
| Informe de inspección dimensional | Dimensiones medidas |
| Informe PMI | Verificación de calificaciones |
| Informes de pruebas de corrosión | Resultados ASTM G28, G48 |
| Cumplimiento de la NACE | Si corresponde |
| Certificado de Cumplimiento | Cumplimiento de las especificaciones |
Requisitos de marcado:
ASTM B574
Grado (UNS N06200)
Tamaño (diámetro × largo)
número de calor
nombre del fabricante
País natal
5. ¿Cómo mejora la adición de cobre en Hastelloy C-2000 su rendimiento en ácido sulfúrico y cuáles son las limitaciones de la aleación?
Respuesta:
La adición intencional de cobre (1,3-1,9%) es la característica que define a Hastelloy C-2000 y lo distingue de otras aleaciones de la familia C. Esta adición mejora significativamente el rendimiento en ácido sulfúrico y proporciona ventajas únicas en todo el espectro de corrosión.
Mecanismo de mejora del cobre:
Resistencia al ácido sulfúrico:
El cobre mejora la resistencia al ácido sulfúrico en todas las concentraciones.
El efecto es más pronunciado en el rango de concentración intermedia (40-80%), donde muchas aleaciones muestran velocidades máximas de corrosión.
El cobre promueve la formación de una película protectora más estable en ambientes de ácido sulfúrico.
Efecto sinérgico con molibdeno:
El cobre y el molibdeno trabajan sinérgicamente para mejorar la resistencia a los ácidos reductores.
Esta combinación proporciona un mejor rendimiento que cualquiera de los elementos por separado.
Rango pasivo ampliado:
El cobre amplía el rango de potenciales sobre los cuales la aleación permanece pasiva.
Esto significa una mejor resistencia a la corrosión localizada en ambientes mixtos.
Rendimiento en ácido sulfúrico:
| Concentración | Temperatura | Rendimiento del C-2000 | Comparación con el C-276 |
|---|---|---|---|
| 0-20% | todos los temporales | Excelente | Comparable |
| 20-40% | Moderado | Excelente | Mejor |
| 40-60% | Moderado | Muy bien | Significativamente mejor |
| 60-80% | Moderado | Bien | Mejor |
| 80-95% | Ambiente | Justo | Comparable |
| 95-98% | Ambiente | Muy bueno (oxidante) | Bien |
Rendimiento en Ácidos Mixtos:
La adición de cobre también mejora el rendimiento en:
Mezclas sulfúricas/clorhídricos:Común en muchos procesos químicos.
Mezclas sulfúricas/nítricas:Donde existen condiciones tanto oxidantes como reductoras.
Ácido fosfórico con impurezas sulfúricas:Aplicaciones de fertilizantes.
Ventajas sobre otras aleaciones:
| Ambiente | Ventaja del C-2000 |
|---|---|
| 50% H₂SO₄, 150 grados F | Tasa de corrosión 2-3 veces menor que la del C-276 |
| Licor depurador FGD | Mejor resistencia que el C-22 |
| Ácidos mixtos | La aleación única más versátil |
Limitaciones del C-2000:
Alto costo:
Aleación de primera calidad; significativamente más caro que los aceros inoxidables.
El costo debe justificarse por una vida útil prolongada.
Limitaciones de halogenuros:
Si bien es excelente, no es inmune a las picaduras en ambientes extremos con cloruro.
Se siguen aplicando límites de temperatura y concentración.
Límites oxidantes:
Very high oxidizing potentials (concentrated nitric acid >90%) puede desafiar incluso un alto contenido de cromo.
Es posible que se necesiten aleaciones especializadas (como el circonio) para condiciones de oxidación extremas.
Límites de temperatura:
La temperatura máxima de servicio depende del entorno.
Por encima de 800 grados F, las propiedades mecánicas disminuyen.
Costo de fabricación:
Difícil de mecanizar; Costos de fabricación más altos que el acero inoxidable.
Requiere procedimientos de soldadura especializados.
Lista de verificación del diseñador:
| Consideración | Acción |
|---|---|
| Definición de entorno | Documente todas las especies, concentraciones y temperaturas. |
| Ácido sulfúrico presente | Considere el C-2000 para concentraciones intermedias. |
| Análisis de costes-beneficios | Comparar con C-276, C-22 para entornos específicos |
| Capacidad de fabricación | Garantice la experiencia del taller con aleaciones de níquel |
| Requisitos de inspección | Plan para NDE y pruebas de corrosión. |
Estudio de caso: Componentes del intercambiador de calor de ácido sulfúrico
Una planta química que procesaba H₂SO₄ al 60% a 180 grados F experimentó corrosión en los tirantes y espaciadores del intercambiador de calor C-276. Tasas de corrosión de 0,3 a 0,5 mm/año requerían reemplazo cada 3 a 4 años. Los componentes de repuesto mecanizados a partir de barras redondas C-2000 mostraron índices de corrosión inferiores a 0,1 mm/año, lo que prolongó la vida útil más allá de los 10 años. La adición de cobre proporcionó la mejora crítica en este rango de concentración intermedia.
